背景

在表格细分领域中，主要的技术实现分为 DOM 和 Canvas, 满足不同的使用场景，各有优劣，DOM 更灵活更方便，很多事情浏览器渲染引擎已经帮你处理好了，缺点是性能较差，交互实现不灵活，Canvas 解决了 DOM 的缺点，但是也带来更高的上手成本和开发难度，本文就着重讲解使用 Canvas 实现 S2 表格在文本渲染上遇到的那些事。

让文本渲染更清晰

DPR是 “Device Pixel Ratio”（设备像素比）的缩写，指的是物理像素和设备独立像素的比率，不同的屏幕 DPR也不同，像我们平时用的 2k 外接屏 DPR 是 1, Mac 视网膜屏幕 DPR 是 2.

在 Canvas 中需要额外适配，不然文本，图形等场景会模糊，也就是将 canvas 的宽高放大 n 倍 (n = DPR)

const canvas = document.getElementById('your-canvas-id');
const ctx = canvas.getContext('2d');
const dpr = window.devicePixelRatio || 1;
const rect = canvas.getBoundingClientRect();
canvas.width = rect.width * dpr;
canvas.height = rect.height * dpr;
ctx.scale(dpr, dpr);

1	ctx.fillText('哈哈', 0, 0);

:::warning

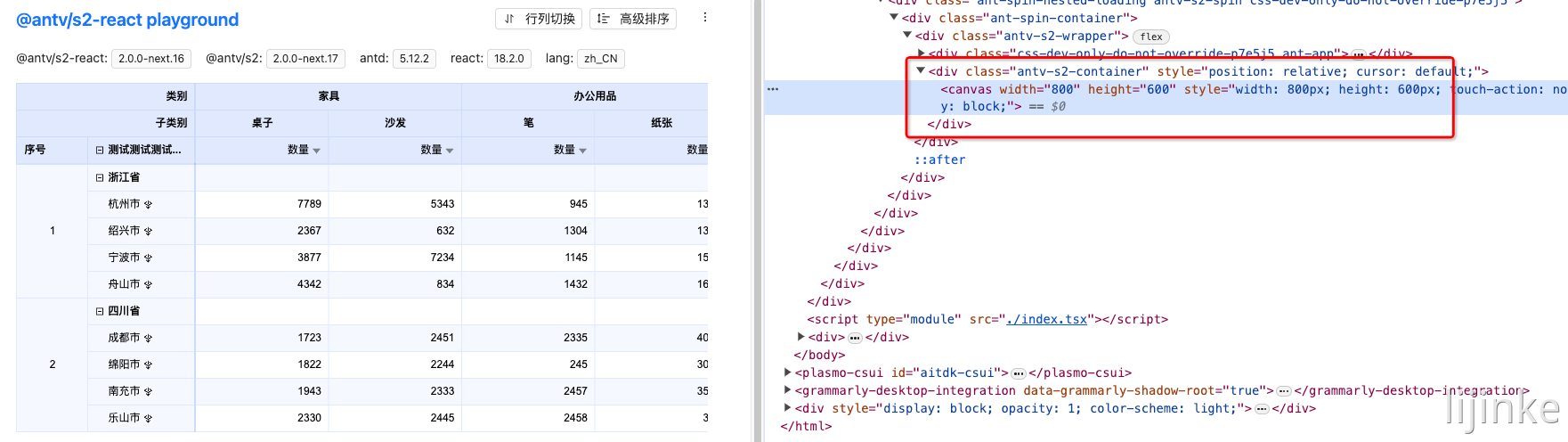

需要特别注意的是 canvas.style.width 和 canvas.width 是不同的，一个是 Canvas DOM 节点的 width 属性，一个是 CSS 样式，有本质上的区别。高清适配改变的是 canvas.width, 所以 DOM 的尺寸是不变的，不会影响页面布局。

:::

1 2	canvas.style.width = xxx canvas.width = xxx

图 2

除此之外，还有 DPR 切换的场景，比如用户将浏览器从 2K 显示器移动到的另外一个 4K 的显示器 🖥, 由于 Canvas 是按照移动前的屏幕 DPR 进行的适配，所以也会有模糊的问题，解决的方法是通过 matchMedia 对 DPR 进行监听，重新更新 canvas.width/height 即可。

// devicePixelRatio: 1
const media = window.matchMedia(`(resolution: ${window.devicePixelRatio}dppx)`);

media.addEventListener('change', () => {
  const dpr = window.devicePixelRatio || 1; // devicePixelRatio: 2

  canvas.width = rect.width * dpr;
  canvas.height = rect.height * dpr;
});

文本排版与换行

排版

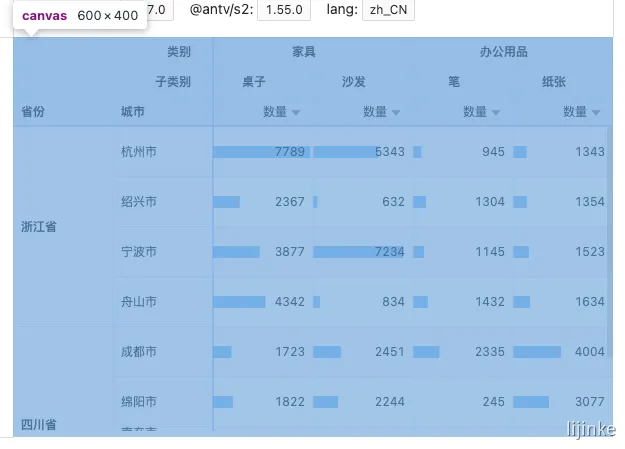

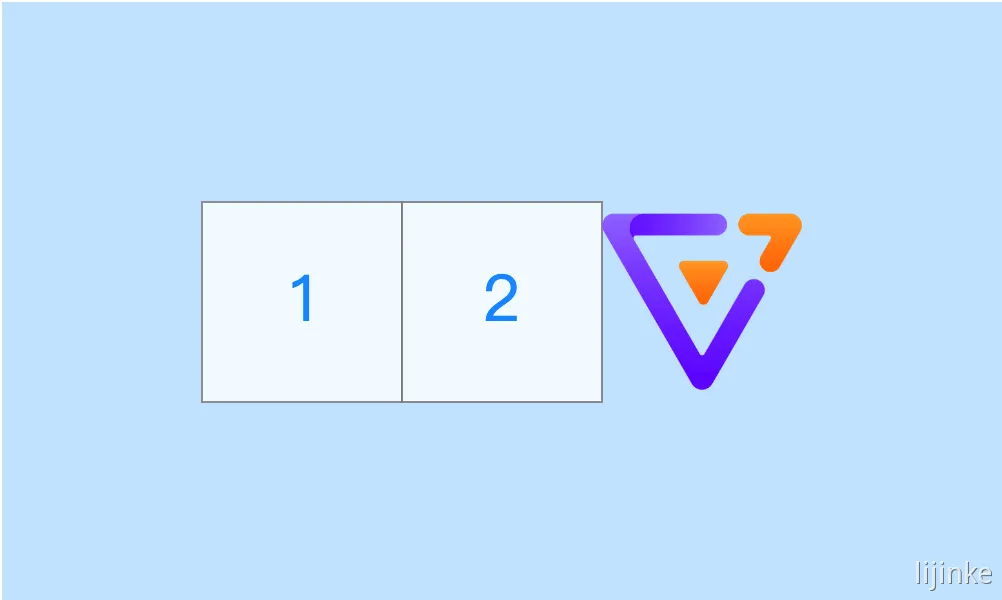

在 Canvas 中要进行文字的排版和换行并不是一件容易的事，如果是 DOM, 我们通过编写简单的 CSS 就可以实现布局，浏览器已经帮我们计算好了一切，但在 Canvas 画板中，所有元素都是需要自己计算的，文本 (Text), 边框 (Line), 单元格 (Rect) 所有的一切。可以理解所有元素都是绝对定位, 要手动控制所有元素的 top/right/bottom/left

图 3

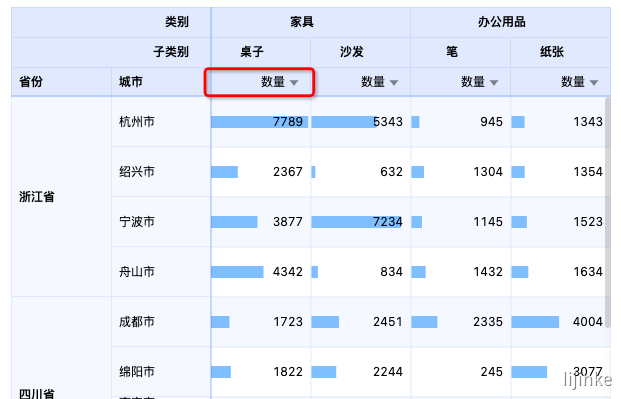

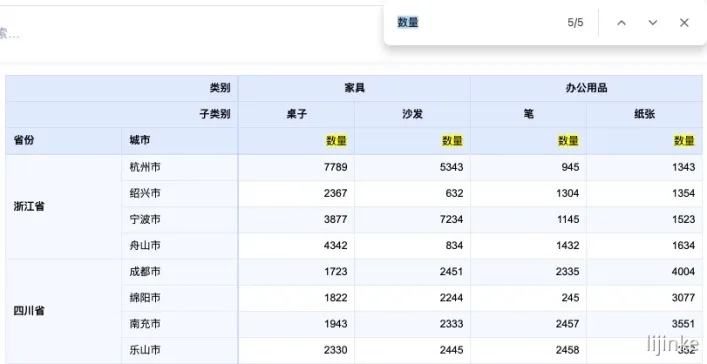

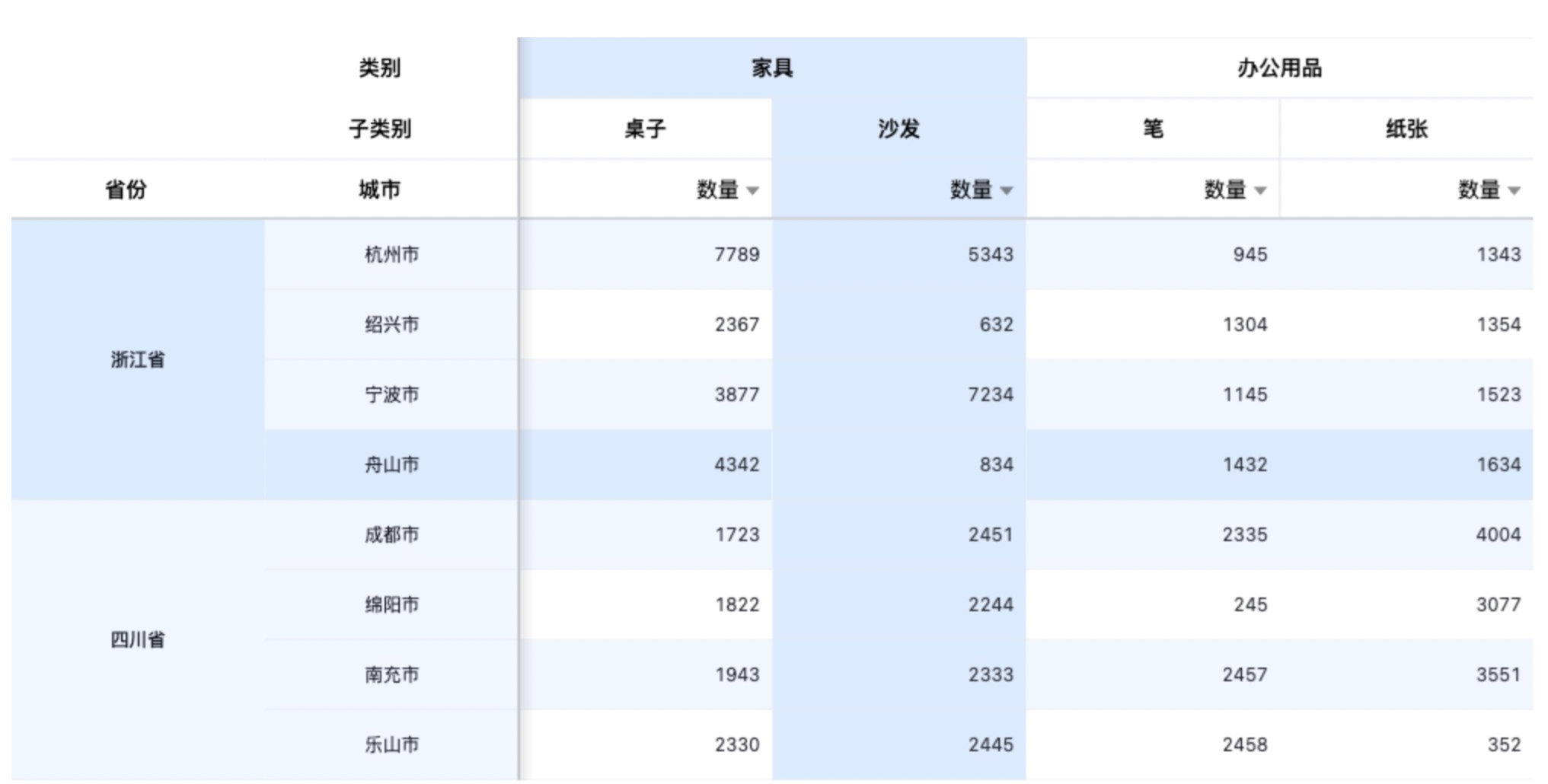

如图所示，我们想绘制一个 数量 单元格，文本的右边，需要绘制一个 ▽ 排序 icon, 简化的步骤如下：

计算出单元格的盒模型 (BBox), 类似与浏览器那样
计算出单元格的宽高和坐标 (x: 200, y: 100, width: 100, height: 30)
计算出 数量 文本的宽度，考虑文字的对齐方式（靠左/居中/靠右）后，计算文本坐标
计算出 ▽ icon 的宽高，考虑文本的 margin 和 padding 后，计算 icon 坐标

图 6

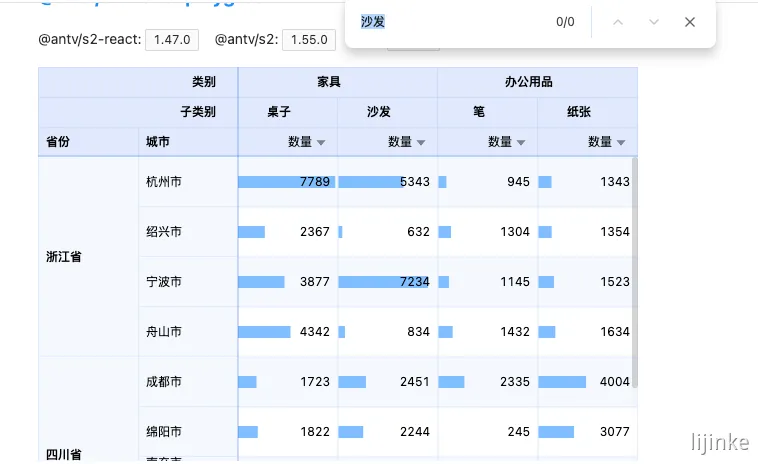

由于还有滚动的场景，所以还需要额外考虑坐标的同步

图 7

S2/packages/s2-core/src/cell/header-cell.ts at a09d1fe0507a566f154a407c92f13ff48beafc99 · antvis/S2

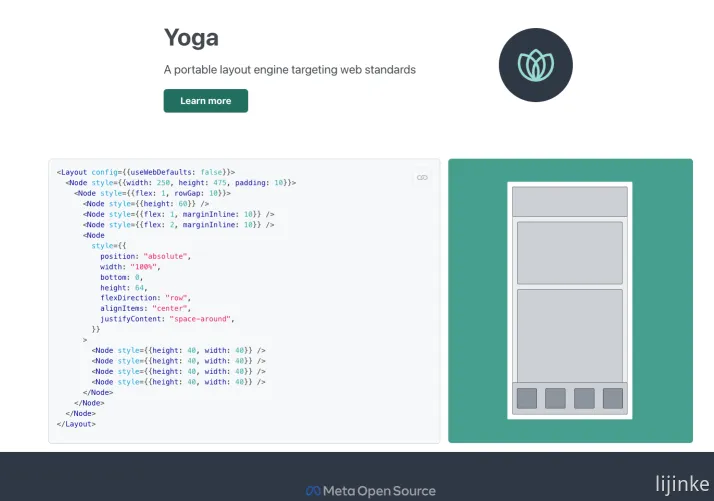

对于 S2 这种单元格布局的场景，如果能像 CSS 那样使用 flex 或者 grid布局就非常的高效了，事实上，Facebook (Meta) 提供了跨平台布局引擎一个 Yoga, 可以实现类似的效果，如果写过 <font style="color:rgba(0, 0, 0, 0.85);">React Native</font>的同学肯定会很熟悉

图 8

AntV/G 5.0 也封装了相应的插件 [g-plugin-yoga](https://g.antv.antgroup.com/plugins/yoga) 不过由于历史原因和升级成本的问题，S2 没有迁移到该方案。

图 9

文本省略

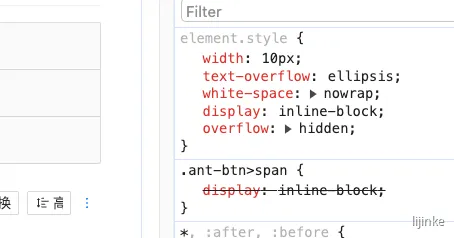

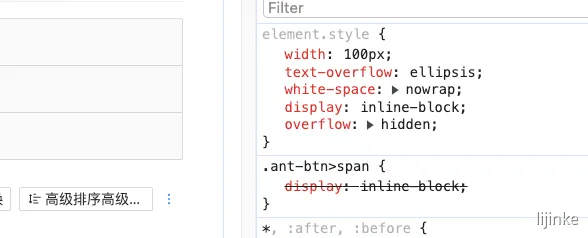

解决了排版的问题，我们还需要考虑文本省略的场景，在 CSS 中，如果我们设置了 text-overflow: ellipsis 和 overflow: hidden 那么浏览器就会自动省略文本，并已 ... 展示

图 10

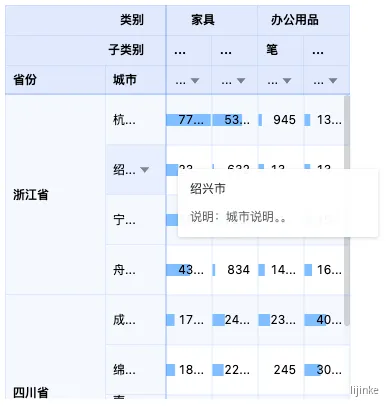

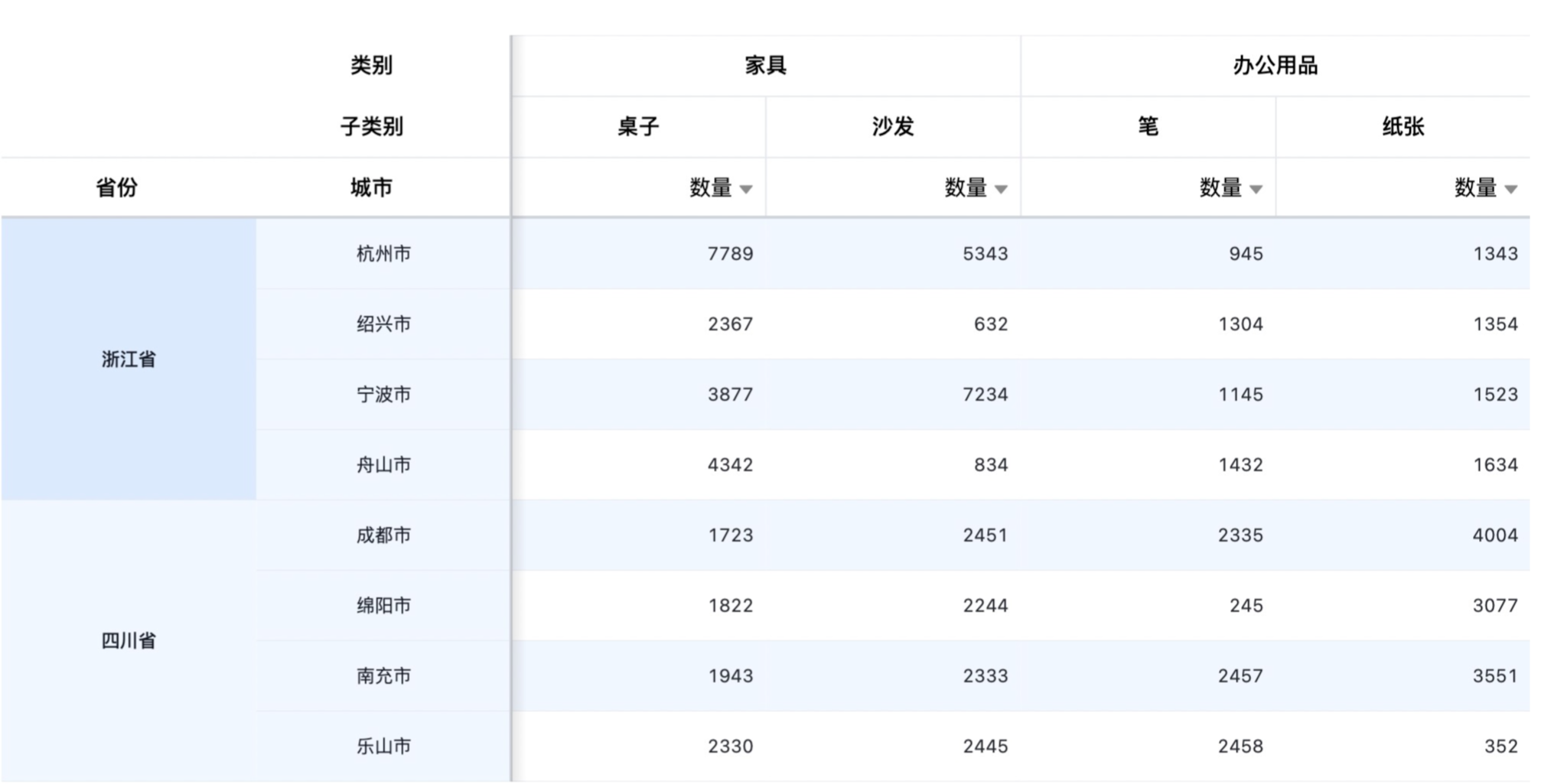

对于 S2 的表格场景，单元格的宽度是固定的，并默认就是溢出异常，所以需要计算是否需要展示省略号

图 11

具体的实现感兴趣可以查看：

S2/packages/s2-core/src/utils/text.ts at ab0d0e768cf627249b38205b8c77d95a20b3a901 · antvis/S2

:::info
一个有趣的点是：按照浏览器的规范，当给定的宽度连省略号都不足以展示的话，会直接对文字进行截断，而不是显示 ...

:::

图 12

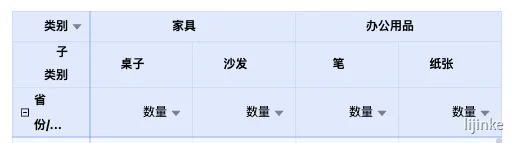

多行文本

图 13

在 CSS 中，我们可以通过 line-clamp 实现多行文本

display: -webkit-box;
-webkit-line-clamp: 2;
-webkit-box-orient: vertical;
overflow: hidden;

对于 S2 的表格场景，单元格的宽度是固定的，以换两行为例：

首先计算当前文本是否存在省略号
如果存在省略号，说明一行文字显示不下，那么进行分词
分词后，对第二行的文字进行相同的操作，第 n 行依次类推

protected drawTextShape() {
    const { x } = this.getContentArea();
    const { y, height } = this.getCellArea();

    const textStyle = this.getTextStyle();
    const cornerText = this.getCornerText();

    // 当为树状结构下需要计算文本前收起展开的 icon 占的位置

    const maxWidth = this.getMaxTextWidth();
    const emptyPlaceholder = getEmptyPlaceholder(
      this.meta,
      this.spreadsheet.options.placeholder,
    );
    const { measureTextWidth } = this.spreadsheet;
    const text = getEllipsisText({
      measureTextWidth,
      text: cornerText,
      maxWidth,
      fontParam: textStyle,
      placeholder: emptyPlaceholder,
    });
    this.actualText = text;
    const ellipseIndex = text.indexOf(ELLIPSIS_SYMBOL);

    let firstLine = text;
    let secondLine = '';

    // 存在文字的省略号 & 展示为 tree 结构
    if (ellipseIndex !== -1 && this.spreadsheet.isHierarchyTreeType()) {
      // 剪裁到 ... 最有点的后 1 个像素位置
      const lastIndex = ellipseIndex + (isIPhoneX() ? 1 : 0);
      firstLine = cornerText.substr(0, lastIndex);
      secondLine = cornerText.slice(lastIndex);
      // 第二行重新计算。.. 逻辑
      secondLine = getEllipsisText({
        measureTextWidth,
        text: secondLine,
        maxWidth,
        fontParam: textStyle,
      });
    }

    const { x: textX } = getTextPosition(
      {
        x: x + this.getTreeIconWidth(),
        y,
        width: maxWidth,
        height,
      },
      textStyle,
    );

    const textY = y + (isEmpty(secondLine) ? height / 2 : height / 4);
    // first line
    this.addTextShape(
      renderText(
        this,
        [this.textShapes[0]],
        textX,
        textY,
        firstLine,
        textStyle,
      ),
    );

    // second line
    if (!isEmpty(secondLine)) {
      this.addTextShape(
        renderText(
          this,
          [this.textShapes[1]],
          textX,
          y + height * 0.75,
          secondLine,
          textStyle,
        ),
      );
    }

    this.actualTextWidth = max([
      measureTextWidth(firstLine, textStyle),
      measureTextWidth(secondLine, textStyle),
    ]);
  }

S2/packages/s2-core/src/cell/corner-cell.ts at ab0d0e768cf627249b38205b8c77d95a20b3a901 · antvis/S2

在 S2 2.0 中，得益与 G 5.0 渲染引擎的升级，内置了多行文本的能力，具体实现如下：

G/packages/g-lite/src/services/TextService.ts at ee938ca12ac343d0506b7fa41bbd27d92fdd4d28 · antvis/G

文本抗锯齿

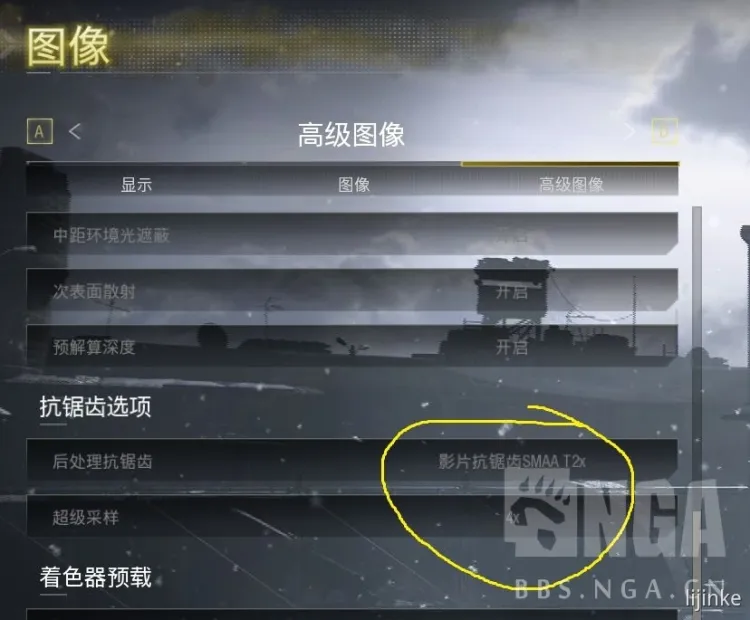

在游戏中，我们经常看到垂直同步、动态模糊、抗锯齿这些关键词

图 14

其中抗锯齿中的 “锯齿” 就像下图一样

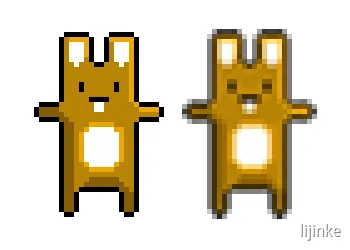

图 15

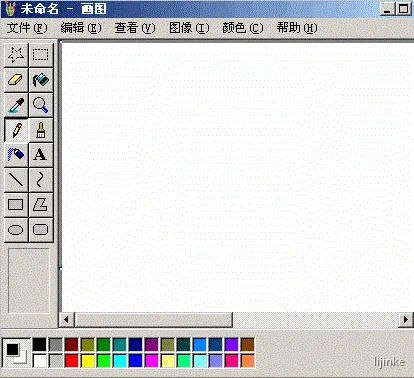

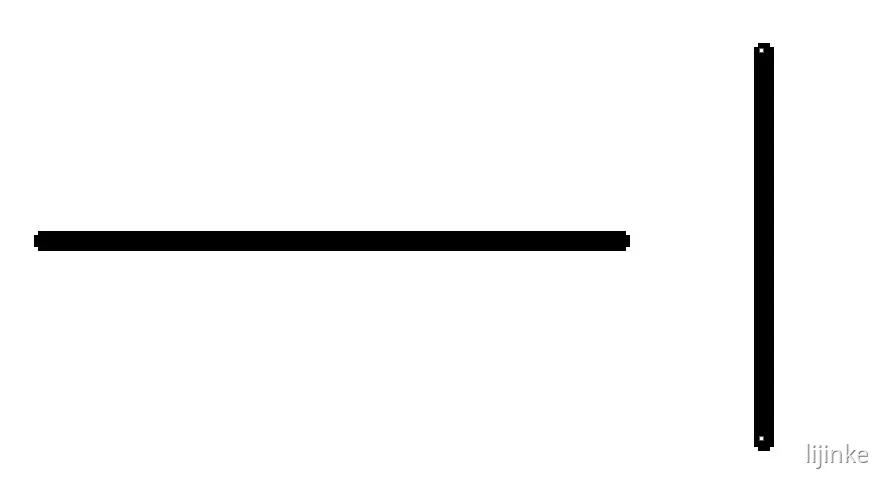

如果用过 Windows “不知名软件” - “画图” 的话，画一条线就会看到下面这样

图 16

图 17

在浏览器中，也会出现锯齿效果，专业名词叫<font style="color:rgb(27, 27, 27);">anti-aliasing effect</font> , 不同的浏览器渲染引擎有不同的表现。

图 18

浏览器允许我们写子像素，也就是 width: 12px width: 12.3px 都能正常渲染，每一个像素点可以看做一个正方形的格子，一旦文本边缘不再处于像素格网的整数位置，就会出现锯齿。要解决这个问题也很简单。对像素进行取整即可。

对于 CSS 可以开启 -webkit-font-smoothing 来优化

.smoothed {
  -webkit-font-smoothing: antialiased;
  -moz-osx-font-smoothing: grayscale;
}

在 Canvas 中可以开启 webkitImageSmoothingEnabled来优化

1 2	const ctx = canvas.getContext('2d'); ctx.webkitImageSmoothingEnabled = true;

如果不开启抗锯齿的话，在 Canvas 中还会出现抖动的问题，可以点击下文了解更多

Canvas 浮点数坐标造成文字抖动的问题

文本宽高测量与字体的影响

在表格渲染中，需要渲染大量的文本，需要计算文本的宽高用于布局坐标的计算，从而实现排版，宽度受浏览器的字体和符号影响

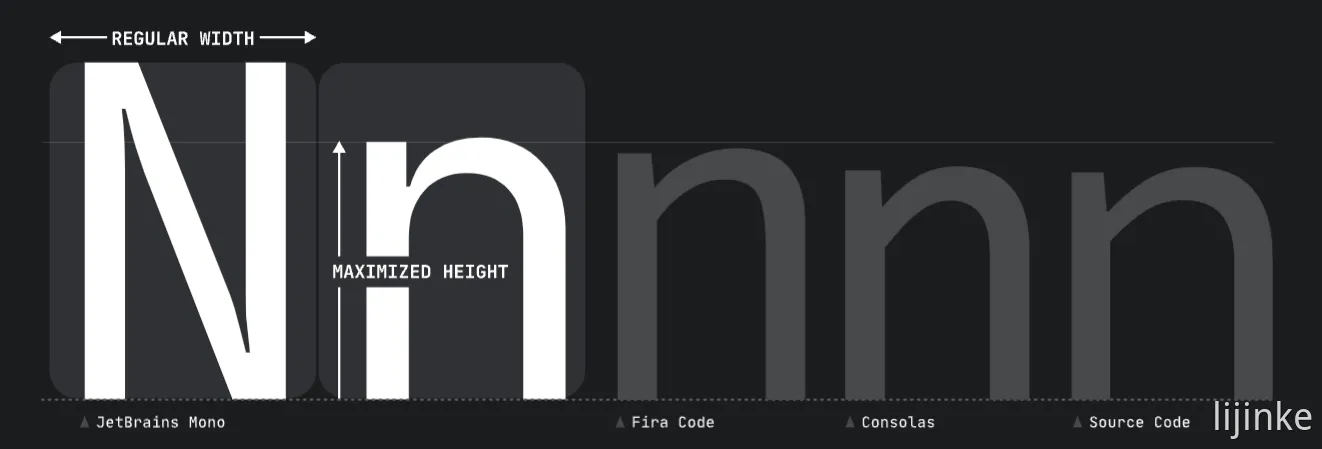

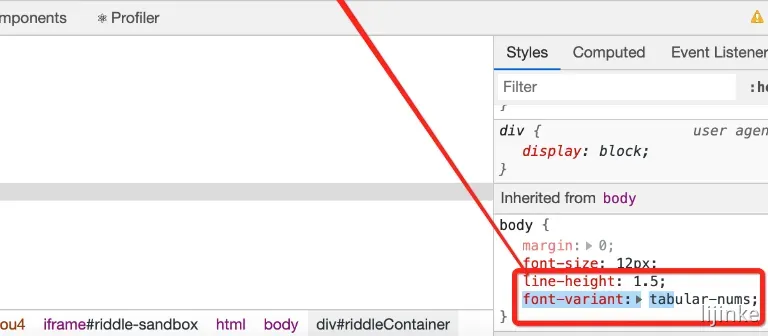

常见的文本有汉字，数字，英文，甚至 Emoji 😸, Emoji 通常是由多个 Unicode 字符组成的复合字符，宽度各不相同，那对于这种场景，如果我们想保证测量的宽度一致，那么可以使用 [等宽字体](https://zh.wikipedia.org/zh-hans/%E7%AD%89%E5%AE%BD%E5%AD%97%E4%BD%93)

图 19
图 20

1	JetBrains Mono, Fira Code, Source Code Pro,Menlo,FiraCode-Medium,FiraCode-Light,FiraCode-Light,'Courier New', monospace

const canvas = document.getElementById('your-canvas-id');
const ctx = canvas.getContext('2d');
ctx.font = '16px JetBrains Mono';

const text = 'Hello World!';
const textWidth = ctx.measureText(text).width;

使用 Canvas Context 的 measureText, 获取到 TextMetrics 后，我们可以拿到相应的宽高，对于相同的文本，我们可以缓存起来，提高计算性能

public measureText = memoize(
   (text: number | string = '', font: unknown): TextMetrics | null => {
     if (!font) {
       return null;
     }

     const ctx = this.getCanvasElement()?.getContext('2d')!;
     const { fontSize, fontFamily, fontWeight, fontStyle, fontVariant } =
       font as CSSStyleDeclaration;

     ctx.font = [
       fontStyle,
       fontVariant,
       fontWeight,
       `${fontSize}px`,
       fontFamily,
     ]
       .join(' ')
       .trim();

     return ctx.measureText(String(text));
   },
   (text, font) => [text, ...values(font)].join(''),
 );

 public measureTextWidth = (
   text: number | string = '',
   font: unknown,
 ): number => {
   const textMetrics = this.measureText(text, font);

   return textMetrics?.width || 0;
 };

 public measureTextHeight = (
   text: number | string = '',
   font: unknown,
 ): number => {
   const textMetrics = this.measureText(text, font);

   if (!textMetrics) {
     return 0;
   }

   return (
     textMetrics.actualBoundingBoxAscent + textMetrics.actualBoundingBoxDescent
   );
 };

离屏 Canvas 与字体的影响

通常我们说的 离屏 Canvas 是指没有 append 到 body 上（用户不可见）的 Canvas, 它存在于内存中，用于做一些复杂计算和绘制，在处理完成后，再绘制回原本的 Canvas, 以提升性能

const offscreenCanvas = document.createElement('canvas');
const ctx = offscreenCanvas.getContext('2d');

// 在离屏 Canvas 上进行绘制操作
ctx.fillStyle = 'red';
ctx.fillRect(10, 10, 50, 50);

// 把离屏 Canvas 绘制到页面可见的 Canvas 上
const visibleCanvas = document.getElementById('visibleCanvas');
const visibleCtx = visibleCanvas.getContext('2d');
visibleCtx.drawImage(offscreenCanvas, 0, 0);

现代浏览器也提供一个实现性的标准实现 OffscreenCanvas, 由于不是本文重点，这里略过

myEntity.offscreenCanvas = document.createElement("canvas");
myEntity.offscreenCanvas.width = myEntity.width;
myEntity.offscreenCanvas.height = myEntity.height;
myEntity.offscreenContext = myEntity.offscreenCanvas.getContext("2d");

myEntity.render(myEntity.offscreenContext);

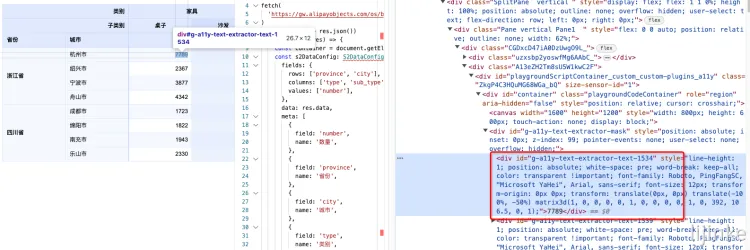

由于离屏 Canvas 不存在文档流中，那么也会出现文本宽度测量不一致的问题，解决方法也很简单，将其添加到 body 中（默认隐藏）, 即可得到一致的字体表现。

图 21
